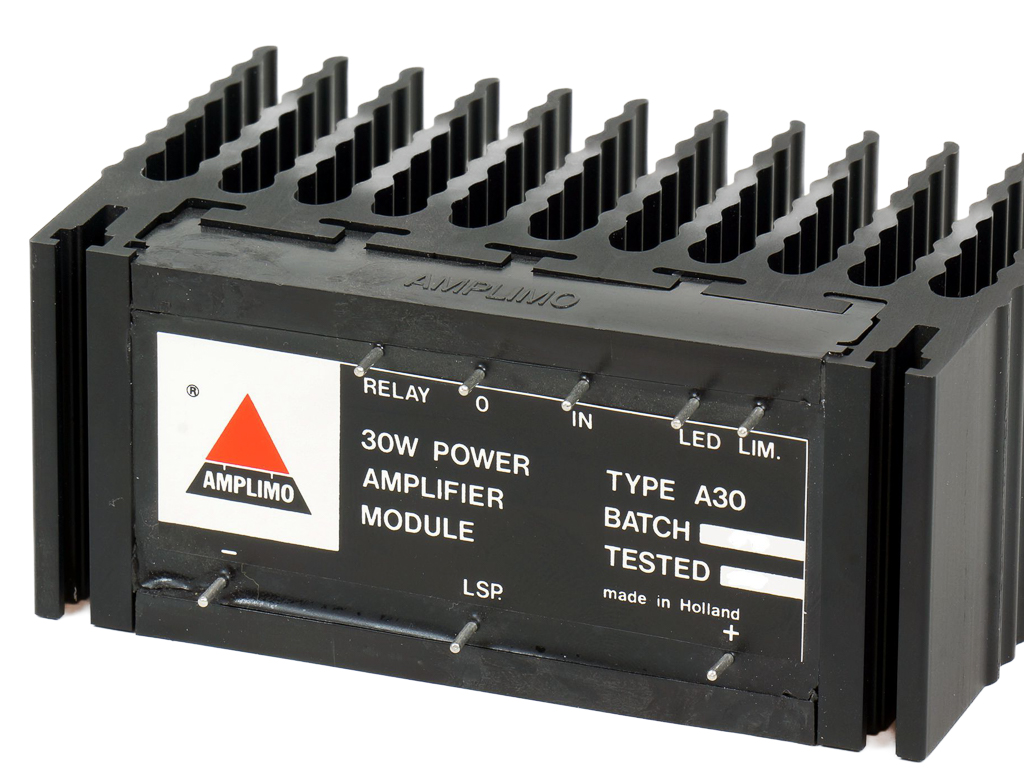

A30, een universele versterkermodule
De AMPLIMO versterkermodulen met opmerkelijke pluspunten. Hiermee bouwt men snel kwaliteits audio-versterkers voor veel toepassingen. Deze hybride modulen bevatten de complete eindversterker-schakeling, om aan te sluiten tussen voorversterker (of mengpaneel) en luidspreker. De uitgekiende schakelingen zijn zeer stabiel, zelfs bij ongunstige belastingen. Door een minimale kans op oscillaties is een grote betrouwbaarheid bereikt. Deze moderne top ontwerpen staan garant voor een uitstekende geluidskwaliteit. Alle componenten werden ruim bemeten, de moderne techniek is goed beschermd door epoxyhars. Grote verbeteringen zijn ingevoerd bij: de constructie, het koellichaam, de montage, het milieu en de voeding. Bestand tegen langdurige kortsluiting van de uitgang. Clipping wordt voorkomen door een vervormingsvrije automatische volumeregeling. Inschakelvertraging en 3 beveiligingsschakelingen ingebouwd. De uitvoering is dus zowel mechanisch als elektrisch zeer robuust. Geen bouwproblemen want deze modulen zijn gebouwd en getest. Minimale inkoop-activiteiten t.o.v. constructie met print, componenten en koellichaam. Slechts 8 aansluitingen dus snel te bedraden. Geen afregeling nodig en ook geen enkele externe beveiligingsschakeling meer nodig. Ingangsspanning 1V. Frequentiebereik 5-40.000Hz. Vervorming zeer laag.
SPECIFICATIES :
| type | A30 |
| uitgangsvermogen sinus in 4W | 30W |
| uitgangsvermogen sinus in 8W | 25W |
| frekwentiegebied -3dB | 5 – 40.000Hz |
| totale harm. verv. bij 2W in 4W | 0,07% |
| totale harm. verv. bij 90% Pmax. | 0,08% |
| intermodulatieverv. bij 90% Pmax. | 0,02% |
| signaal/ruis verhouding | 105dBA |
| dempingsfactor inclusief relais | 170 |
| slew rate | 6V/µs |
| stijgtijd | 8µs |
| ingangsspanning voor Pmax. in 4W | 1V |
| ingangsimpedantie | 22kW |
| afmetingen | 119x75x50mm |
| gewicht | 430g |
